10kV單芯架空絕緣電纜
額定電壓10kV及以下架空絕緣電纜適用于架空輸電線路輸送電能，電網建設與改造10kV輸電工程線路優先選用，軟銅線芯產品適用于變壓器引下線等。
伴隨著城市建筑物和人口密度的增加，城市的中低壓裸線供電暴露了許多問題，主要是表現在：1)建筑物和架空線之間的安全裕度不夠;2)在樹蔭茂密的街道或綠化地區，架空裸線極易出現問題;3)在雷雨和臺風季節，經常出現短路和觸電事故;4) 在低壓、中壓和高壓架空輸電線交叉匯合的區域，必須增加桿高和拉大間距，使敷設費用增加。
采用帶絕緣的架空電纜，這種線纜用于供電系統具有明顯的優勢：1)橫擔距離可以縮短，導線之間距離可以縮小，架空線的電感比原來系統要小，使單位長度的電壓降減少;2)同一電桿上可用時架設其他種類的電線或電話線，不需要整修大量樹木，也不會因臺風、暴雨和倒樹引起的短路和觸電事故，修理和保養費用也相應降低。3)靈活性高、可拆除后使用，相比埋地成本較低。
運行條件
- 系統標稱電壓和頻率：10kV，50Hz
- 系統最高運行電壓：12kV
- 系統接地方式：中性點不接地系統，單相接地時允許持續運行8h
使用特性
- 電纜導體的長期允許工作溫度：
聚氯乙烯(PVC)絕緣及聚乙烯(PE)絕緣應不超過70℃
交聯聚乙烯(XLPE)絕緣應不超過90℃
高密度聚乙烯(HDPE)絕緣應不超過75℃
- 短路時(最長持續時間不超過5秒)電纜導體的最高溫度應不超過：
聚氯乙烯絕緣架空電纜：160℃
聚乙烯絕緣架空電纜：130℃
交聯聚乙烯絕緣架空電纜：250℃
高密度聚乙烯(HDPE)絕緣應不超過150℃
敷設環境溫度
電纜敷設時的環境溫度應不低于-20
- 電纜的允許彎曲半徑
(1)額定電壓0.6/1KV電纜：
電纜外徑小于25mm者，應不小于4D;
電纜的外徑D為25mm及以上者，應不小于6D
(2)額定電壓U(Um)為10(12)kV電纜：
單芯電纜應不小于20(D+d)
多芯電纜應不小于15(D+d)
其中：D——電纜的實際外徑;d——電纜導體的實際外徑
額定電壓為10kV架空絕緣電纜可用于單相接地故障時間,每一次一般不大于1min的系統。也可用于最長每次不超過8h。每年累計不超過125h的系統。
產品表示方法
- 代號
系列代號
架空線………………………………………………………………………………JK
導體代號
銅導體(省略)……………………………………………………………………T
鋁導體………………………………………………………………………………L
鋁合金導體…………………………………………………………………………LH
絕緣代號
交聯聚乙烯絕緣……………………………………………………………………YJ
聚乙烯絕緣…………………………………………………………………………Y
高密度聚乙烯絕緣…………………………………………………………………Y
聚氯乙烯絕緣………………………………………………………………………V
特征代號
輕型薄絕緣Thin insulation………………………………………………………/Q
產品型號、規格
- 產品型號
額定電壓10kV架空絕緣電纜產品型號
|
型號 |
名稱 |
用途 |
|
JKYJ |
銅芯交聯聚乙烯絕緣架空電纜 |
架空固定敷設，軟銅芯產品用于變壓器引下線電纜架設時，應考慮電纜和樹木保持一定距離 |
|
JKTRYJ |
軟銅芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLYJ |
鋁芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLHYJ |
鋁合金芯交聯聚乙烯絕緣架空電纜 |
|
|
JKY |
銅芯聚乙烯絕緣架空電纜 |
|
|
JKTRY |
軟銅芯聚乙烯絕緣架空電纜 |
|
|
JKLY |
鋁芯聚乙烯絕緣架空電纜 |
|
|
JKLHY |
鋁合金芯聚乙烯絕緣架空電纜 |
|
|
JKLYJ/Q |
鋁芯輕型交聯聚乙烯薄絕緣架空電纜 |
架空固定敷設，應考慮電纜和樹木保持一定距離，電纜運行時，只允許電纜和樹木作短時接觸 |
|
JKLHYJ/Q |
鋁合金芯輕型交聯聚乙烯薄絕緣架空電纜 |
|
|
JKLY/Q |
鋁芯輕型聚乙烯薄絕緣架空電纜 |
|
|
JKLHY/Q |
鋁合金芯輕型聚乙烯薄絕緣架空電纜 |
|
額定電壓10kV及以下鋼芯鋁絞線線芯架空絕緣電纜產品型號
|
型號 |
名稱 |
用途 |
|
JKLGY-10 |
額定電壓10kV鋼芯鋁絞線芯聚乙烯絕緣架空電纜 |
架空固定敷設 |
|
JKLGYJ-10 |
額定電壓10kV鋼芯鋁絞線芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLGYJ/Q-10 |
額定電壓10kV鋼芯鋁絞線芯交聯聚乙烯輕型薄絕緣架空電纜 |
|
|
JKLGY/Q-10 |
額定電壓10kV鋼芯鋁絞線芯聚乙烯輕型薄絕緣架空電纜 |
- 產品規格
額定電壓10kV架空絕緣電纜產品額定電壓、導體標稱截面和芯數
|
型號 |
芯數 |
標稱截面(mm2) |
|
10kV |
||
|
JKYJ、JKTRYJ、JKLYJ、JKLHYJ |
1 |
10-300 |
|
JKY、JKTRY、JKLY、JKLHY、JKLYJ/Q |
1 |
10-300 |
額定電壓10kV及以下鋼芯鋁絞線線芯架空絕緣電纜的額定電壓、導體標稱截面和芯數
|
型號 |
芯數 |
額定電壓/kV |
|
10 |
||
|
標稱截面mm2 |
||
|
JKLGV |
1 |
— |
|
JKLGY |
16/3～300/50 |
|
|
JKLGYJ |
16/3～300/50 |
|
|
JKLGYJ/Q |
16/3～300/50 |
|
|
JKLGY/Q |
16/3～300/50 |

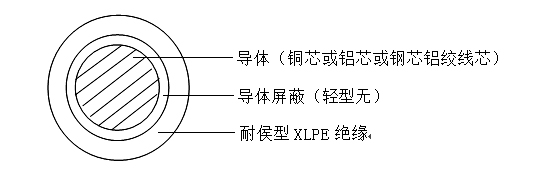

產品結構示意圖
額定電壓10kV架空絕緣電纜
產品主要技術性能
電纜主要技術性能參數見表1～3
表1 導體電阻和電纜拉斷力
|
導體標稱截面 |
20℃導體電阻（Ω/km）≤ |
電纜拉力(N) |
|||||
|
銅芯 |
鋁芯 |
鋁合金芯 |
|||||
|
硬銅 |
軟銅 |
硬銅芯 |
鋁芯 |
鋁合金芯 |
|||
|
10 |
1.906 |
1.83 |
3.08 |
3.574 |
3471 |
1650 |
2514 |
|
16 |
1.198 |
1.15 |
1.91 |
2.217 |
5486 |
2517 |
4022 |
|
25 |
0.749 |
0.727 |
1.20 |
1.393 |
8465 |
3762 |
6284 |
|
35 |
0.540 |
0.524 |
0.868 |
1.007 |
11731 |
5177 |
8800 |
|
50 |
0.399 |
0.387 |
0.641 |
0.744 |
16502 |
7011 |
12569 |
|
70 |
0.276 |
0.268 |
0.443 |
0.514 |
23461 |
10354 |
17596 |
|
95 |
0.199 |
0.193 |
0.320 |
0.371 |
31759 |
13727 |
23880 |
|
120 |
0.158 |
0.153 |
0.253 |
0.294 |
39911 |
17339 |
30164 |
|
150 |
0.128 |
0.124 |
0.206 |
0.239 |
49505 |
21033 |
37706 |
|
185 |
0.1021 |
0.0991 |
0.164 |
0.190 |
61846 |
26732 |
46503 |
|
240 |
0.0777 |
0.0754 |
0.125 |
0.145 |
79823 |
34679 |
60329 |
|
300 |
0.619 |
— |
0.100 |
0.110 |
99788 |
43349 |
75411 |
表2 額定電壓10kV架空絕緣電纜承載絞線拉斷力
|
承載絞線截面mm2 |
鋼承載絞線拉斷力不小于N |
|
25 |
30000 |
|
35 |
42000 |
|
50 |
56550 |
|
70 |
81150 |
|
95 |
110150 |
表3額定電壓10kV及以下鋼芯鋁絞線線芯架空絕緣電纜技術參數
|
導體標稱截面 mm2 |
導體中 |
導體 |
絕緣標稱厚度/(mm) |
20℃直流電阻(不大于） Ω/km |
計算拉斷力≥/N |
1kV電纜額定工作時最小絕緣電阻 |
||||
|
1kV |
10kV |
|||||||||
|
鋁 Al |
鋼 St |
薄絕緣 |
普通絕緣 |
70℃ |
90℃ |
|||||
|
10/2 |
6/1.50 |
1/1.50 |
0.6 |
1.0 |
2.5 |
3.4 |
3.08 |
4120 |
0.0067 |
0.67 |
|
16/3 |
6/1.85 |
1/1.85 |
0.6 |
1.2 |
2.5 |
3.4 |
1.91 |
6130 |
0.0065 |
0.65 |
|
25/4 |
6/2.32 |
1/2.32 |
0.6 |
1.2 |
2.5 |
3.4 |
1.20 |
9290 |
0.0054 |
0.54 |
|
35/6 |
6/2.72 |
1/2.72 |
0.6 |
1.4 |
2.5 |
3.4 |
0.868 |
12630 |
0.0054 |
0.54 |
|
50/8 |
6/3.20 |
1/3.20 |
0.6 |
1.4 |
2.5 |
3.4 |
0.641 |
16870 |
0.0046 |
0.46 |
|
50/30 |
12/2.32 |
7/2.32 |
0.6 |
1.4 |
2.5 |
3.4 |
0.641 |
42620 |
0.0046 |
0.46 |
|
70/10 |
24/1.92 |
1/3.80 |
0.6 |
1.4 |
2.5 |
3.4 |
0.443 |
23390 |
0.0040 |
0.40 |
|
70/40 |
12/2.72 |
7/2.72 |
0.6 |
1.4 |
2.5 |
3.4 |
0.443 |
58300 |
0.0040 |
0.40 |
|
95/15 |
26/2.15 |
7/1.67 |
0.6 |
1.6 |
2.5 |
3.4 |
0.320 |
35000 |
0.0039 |
0.39 |
|
95/20 |
7/4.16 |
7/1.85 |
0.6 |
1.6 |
2.5 |
3.4 |
0.320 |
37200 |
0.0039 |
0.39 |
|
95/55 |
12/3.2 |
7/3.2 |
0.6 |
1.6 |
2.5 |
3.4 |
0.320 |
78110 |
0.0039 |
0.39 |
|
導體標稱截面 mm2 |
導體中 |
導體 |
絕緣標稱厚度/(mm) |
20℃直流電阻(不大于） Ω/km |
計算拉斷力≥/N |
1kV電纜額定工作時最小絕緣電阻 |
||||
|
1kV |
10kV |
|||||||||
|
鋁 Al |
鋼 St |
薄絕緣 |
普通絕緣 |
70℃ |
90℃ |
|||||
|
120/7 |
18/2.9 |
1/2.9 |
0.6 |
1.6 |
2.5 |
3.4 |
0.253 |
27570 |
0.0035 |
0.35 |
|
120/20 |
26/2.38 |
7/1.85 |
0.6 |
1.6 |
2.5 |
3.4 |
0.253 |
41000 |
0.0035 |
0.35 |
|
120/25 |
7/4.72 |
7/2.10 |
0.6 |
1.6 |
2.5 |
3.4 |
0.253 |
47880 |
0.0035 |
0.35 |
|
120/70 |
12/3.6 |
7/3.6 |
0.6 |
1.6 |
2.5 |
3.4 |
0.253 |
98370 |
0.0035 |
0.35 |
|
150/8 |
18/3.2 |
1/3.2 |
0.6 |
1.8 |
2.5 |
3.4 |
0.206 |
32860 |
0.0035 |
0.35 |
|
150/25 |
26/2.70 |
7/2.10 |
0.6 |
1.8 |
2.5 |
3.4 |
0.206 |
54110 |
0.0035 |
0.35 |
|
150/20 |
24/2.78 |
7/1.85 |
0.6 |
1.8 |
2.5 |
3.4 |
0.206 |
46630 |
0.0035 |
0.35 |
|
150/35 |
30/2.5 |
7/2.5 |
0.6 |
1.8 |
2.5 |
3.4 |
0.206 |
65020 |
0.0035 |
0.35 |
|
185/10 |
18/3.00 |
1/3.6 |
0.6 |
2.0 |
2.5 |
3.4 |
0.164 |
40880 |
0.0035 |
0.35 |
|
185/25 |
24/3.15 |
7/2.1 |
0.6 |
2.0 |
2.5 |
3.4 |
0.164 |
59420 |
0.0035 |
0.35 |
|
185/30 |
26/2.98 |
7/2.32 |
0.6 |
2.0 |
2.5 |
3.4 |
0.164 |
64320 |
0.0035 |
0.35 |
|
185/45 |
30/2.8 |
7/2.8 |
0.6 |
2.0 |
2.5 |
3.4 |
0.164 |
80190 |
0.0035 |
0.35 |
|
210/10 |
18/3.8 |
1/3.8 |
0.6 |
2.2 |
2.5 |
3.4 |
0.141 |
45140 |
0.0034 |
0.34 |
|
210/25 |
24/3.33 |
7/2.22 |
0.6 |
2.2 |
2.5 |
3.4 |
0.138 |
65990 |
0.0034 |
0.34 |
|
210/35 |
26/3.22 |
7/2.5 |
0.6 |
2.2 |
2.5 |
3.4 |
0.136 |
74250 |
0.0034 |
0.34 |
|
210/50 |
30/2.98 |
7/2.98 |
0.6 |
2.2 |
2.5 |
3.4 |
0.138 |
90830 |
0.0034 |
0.34 |
|
240/30 |
24/3.80 |
7/2.4 |
0.6 |
2.2 |
2.5 |
3.4 |
0.125 |
75620 |
0.0034 |
0.34 |
|
240/40 |
26/3.42 |
7/2.66 |
0.6 |
2.2 |
2.5 |
3.4 |
0.125 |
83370 |
0.0034 |
0.34 |
|
240/55 |
26/3.42 |
7/2.66 |
0.6 |
2.2 |
2.5 |
3.4 |
0.125 |
83370 |
0.0034 |
0.34 |
|
300/15 |
42/3.00 |
7/1.67 |
0.6 |
2.4 |
2.5 |
3.4 |
0.100 |
68060 |
0.0034 |
0.34 |
|
300/20 |
45/2.93 |
7/1.95 |
0.6 |
2.4 |
2.5 |
3.4 |
0.100 |
75680 |
0.0034 |
0.34 |
|
300/25 |
48/2.85 |
7/2.22 |
0.6 |
2.4 |
2.5 |
3.4 |
0.100 |
83410 |
0.0034 |
0.34 |
|
300/40 |
24/3.99 |
7/2.66 |
0.6 |
2.4 |
2.5 |
3.4 |
0.100 |
92220 |
0.0034 |
0.34 |
|
300/50 |
26/3.83 |
7/2.93 |
0.6 |
2.4 |
2.5 |
3.4 |
0.100 |
103400 |
0.0034 |
0.34 |
|
300/70 |
30/3.6 |
7/3.6 |
0.6 |
2.4 |
2.5 |
3.4 |
0.100 |
128000 |
0.0034 |
0.34 |
