1kV單芯架空絕緣電纜
額定電壓1kV架空絕緣電纜適用于1kV及以下架空電力線路中，可作為固定敷設用或引戶線。軟導體銅芯線亦可作為變壓器引下線使用。
伴隨著城市建筑物和人口密度的增加，城市的中低壓裸線供電暴露了許多問題，主要是表現在：1)建筑物和架空線之間的安全裕度不夠;2)在樹蔭茂密的街道或綠化地區，架空裸線極易出現問題;3)在雷雨和臺風季節，經常出現短路和觸電事故;4) 在低壓、中壓和高壓架空輸電線交叉匯合的區域，必須增加桿高和拉大間距，使敷設費用增加。
采用帶絕緣的架空電纜，這種線纜用于供電系統具有明顯的優勢：1)橫擔距離可以縮短，導線之間距離可以縮小，架空線的電感比原來系統要小，使單位長度的電壓降減少;2)同一電桿上可用時架設其他種類的電線或電話線，不需要整修大量樹木，也不會因臺風、暴雨和倒樹引起的短路和觸電事故，修理和保養費用也相應降低。3)靈活性高、可拆除后使用，相比埋地成本較低。
運行條件
- 系統標稱電壓和頻率：1kV，50Hz
- 系統最高運行電壓：1.2kV
使用特性
- 電纜導體的長期允許工作溫度
聚氯乙烯(PVC)絕緣及聚乙烯(PE)絕緣應不超過70℃
交聯聚乙烯(XLPE)絕緣應不超過90℃
高密度聚乙烯(HDPE)絕緣應不超過75℃
- 短路時(最長持續時間不超過5秒)電纜導體的最高溫度應不超過
聚氯乙烯絕緣架空電纜：160℃
聚乙烯絕緣架空電纜：130℃
交聯聚乙烯絕緣架空電纜：250℃
高密度聚乙烯(HDPE)絕緣應不超過150℃
- 敷設環境溫度
電纜敷設時的環境溫度應不低于-20
- 電纜的允許彎曲半徑
(1)額定電壓0.6/1KV電纜
電纜外徑小于25mm者，應不小于4D
電纜的外徑D為25mm及以上者，應不小于6D
(2)額定電壓U(Um)為10(12)kV電纜
單芯電纜應不小于20(D+d)
多芯電纜應不小于15(D+d)
其中：D——電纜的實際外徑;d——電纜導體的實際外徑。
額定電壓為1kV，電纜使用于交流系統時，電纜的額定電壓至少應等于該系統的額定電壓。當使用于直流系統時，該系統的額定電壓應不大于電纜額定電壓的1.5倍。當系統的工作電壓應不大于系統額定電壓的1.1倍。
產品表示方法
- 代號
系列代號
架空線………………………………………………………………………………JK
導體代號
銅導體(省略)……………………………………………………………………T
鋁導體………………………………………………………………………………L
鋁合金導體…………………………………………………………………………LH
絕緣代號
交聯聚乙烯絕緣……………………………………………………………………YJ
聚乙烯絕緣…………………………………………………………………………Y
高密度聚乙烯絕緣…………………………………………………………………Y
聚氯乙烯絕緣………………………………………………………………………V
特征代號
輕型薄絕緣………………………………………………………/Q

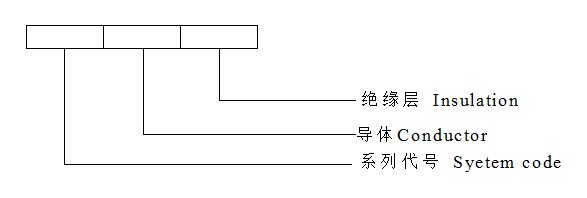

- 產品型號的組成和排列順序如下
產品型號、規格
- 產品型號
額定電壓1kV架空絕緣電纜產品型號
|
型號 |
產品名稱 |
適用范圍及環境 |
|
JKV |
銅芯聚氯乙烯絕緣架空電纜 |
架空固定敷設、引戶線等 |
|
JKLV |
鋁芯聚氯乙烯絕緣架空電纜 |
|
|
JKLHV |
鋁合金芯聚氯乙烯絕緣架空電纜 |
|
|
JKY |
銅芯聚乙烯絕緣架空電纜 |
|
|
JKLY |
鋁芯聚乙烯絕緣架空電纜 |
|
|
JKLHY |
鋁合金聚乙烯絕緣架空電纜 |
|
|
JKYJ |
銅芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLGYJ |
鋼芯鋁絞線芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLYJ |
鋁芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLHYJ |
鋁合金交聯聚乙烯絕緣架空電纜 |
- 產品規格
額定電壓1kV架空絕緣電纜產品額定電壓、導體標稱截面和芯數
|
型號 |
芯數 |
標稱截面 |
|
JKV、JKLV、JKLHV、JKY、JKLY |
1 |
10~300 |
注：K為帶承載的中性導體，根據配電工程要求，任選其中截面與主線芯搭配。
額定電壓1kV鋼芯鋁絞線線芯架空絕緣電纜的額定電壓、導體標稱截面和芯數
|
型號 |
芯數 |
額定電壓/kV |
|
1 |
||
|
標稱截面mm2 |
||
|
JKLGV |
1 |
10/2～240/40 |
|
JKLGY |
10/2～240/40 |
|
|
JKLGYJ |
10/2～240/40 |

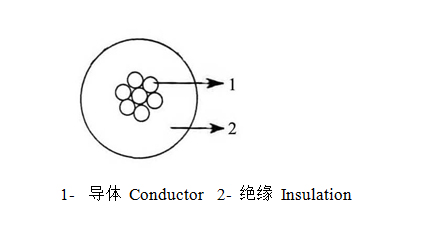

產品結構示意圖
- 額定電壓0.6/1kV架空絕緣電纜
產品主要技術性能
電纜主要技術性能參數見表1～3
表1 導體電阻和電纜拉斷力
|
導體標稱截面 |
20℃導體電阻（Ω/km）≤ |
電纜拉力(N) |
|||||
|
銅芯 |
鋁芯 |
鋁合金芯 |
|||||
|
硬銅 |
軟銅 |
硬銅芯 |
鋁芯 |
鋁合金芯 |
|||
|
10 |
1.906 |
1.83 |
3.08 |
3.574 |
3471 |
1650 |
2514 |
|
16 |
1.198 |
1.15 |
1.91 |
2.217 |
5486 |
2517 |
4022 |
|
25 |
0.749 |
0.727 |
1.20 |
1.393 |
8465 |
3762 |
6284 |
|
35 |
0.540 |
0.524 |
0.868 |
1.007 |
11731 |
5177 |
8800 |
|
50 |
0.399 |
0.387 |
0.641 |
0.744 |
16502 |
7011 |
12569 |
|
70 |
0.276 |
0.268 |
0.443 |
0.514 |
23461 |
10354 |
17596 |
|
95 |
0.199 |
0.193 |
0.320 |
0.371 |
31759 |
13727 |
23880 |
|
120 |
0.158 |
0.153 |
0.253 |
0.294 |
39911 |
17339 |
30164 |
|
150 |
0.128 |
0.124 |
0.206 |
0.239 |
49505 |
21033 |
37706 |
|
185 |
0.1021 |
0.0991 |
0.164 |
0.190 |
61846 |
26732 |
46503 |
|
240 |
0.0777 |
0.0754 |
0.125 |
0.145 |
79823 |
34679 |
60329 |
|
300 |
0.619 |
— |
0.100 |
0.110 |
99788 |
43349 |
75411 |
表2 額定電壓0.6/1kV架空絕緣電纜
|
導體標稱截面 |
額定工作溫度時最小絕緣電阻MC (MΩ·km) |
|
|
70℃ |
90℃ |
|
|
10 |
0.0067 |
0.67 |
|
16 |
0.0065 |
0.65 |
|
25 |
0.0054 |
0.54 |
|
35 |
0.0054 |
0.54 |
|
50 |
0.0046 |
0.46 |
|
70 |
0.0040 |
0.40 |
|
95 |
0.0039 |
0.39 |
|
120 |
0.0035 |
0.35 |
|
150 |
0.0035 |
0.35 |
|
185 |
0.0035 |
0.35 |
|
240 |
0.0034 |
0.34 |
